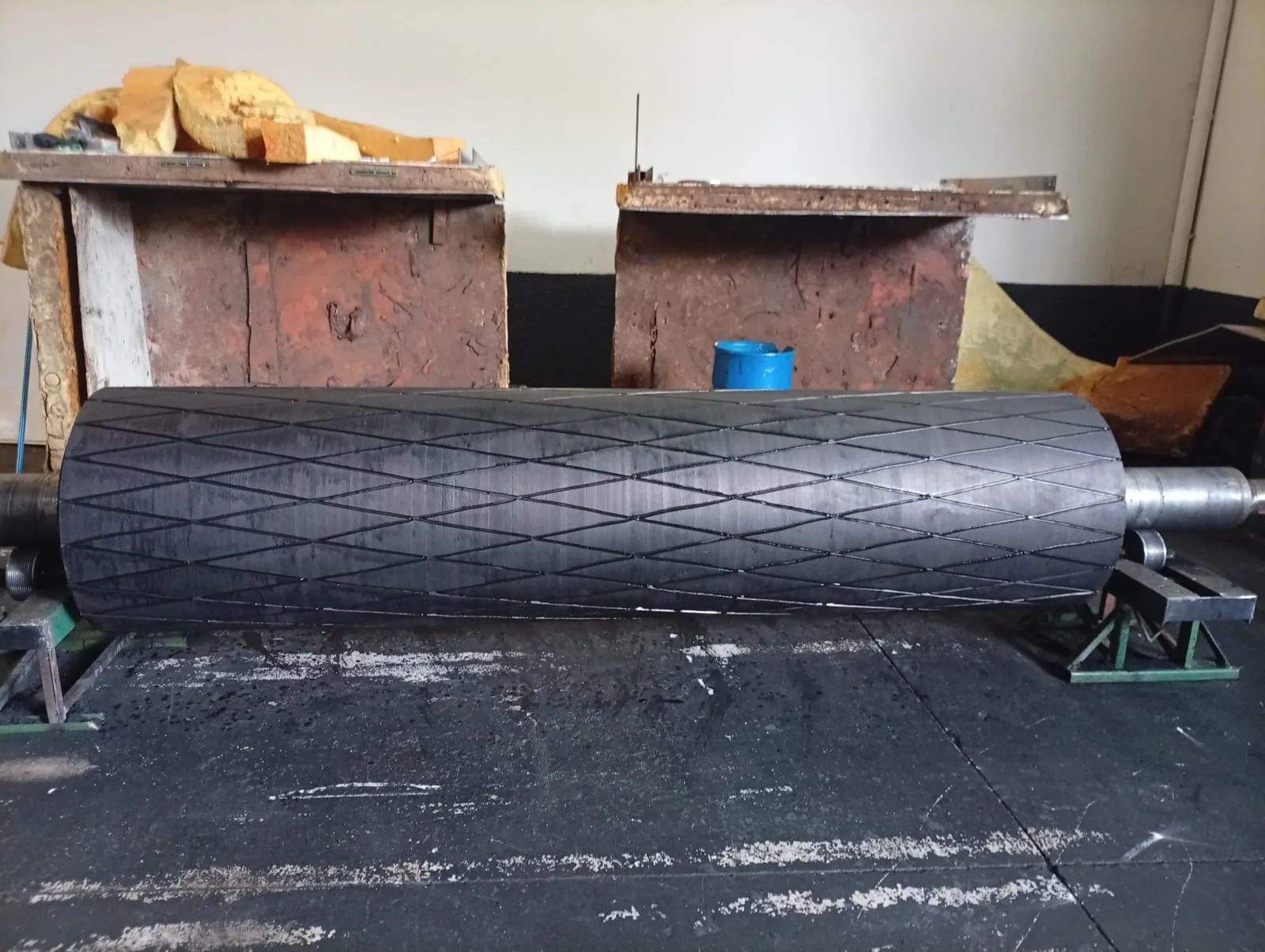

Tambor Revestido em Borracha com Ranhura Diamante
A ranhura diamante é uma geometria usada em diferentes sistemas de transporte para modificar a interface entre tambor e correia. O desenho precisa ser dimensionado em conjunto com espessura, dureza, velocidade, umidade e função do tambor.
Por desenho, amostra ou medidas.
Material e dureza conforme condição real.
Núcleos e bases podem ser avaliados.
A peça da foto vira ponto de partida para uma especificação técnica.
O objetivo desta página é mostrar uma aplicação efetivamente produzida e explicar quais informações precisam ser confirmadas para repetir ou desenvolver o componente sem tratar toda borracha como igual.
O desenho da ranhura altera a interface com a correia
O padrão cruzado cria canais e arestas distribuídos pela superfície. Dependendo da aplicação, isso pode contribuir para tração e para a saída de água ou contaminantes. O desempenho real, entretanto, não depende somente da ranhura: tensão da correia, ângulo de envolvimento, velocidade, material transportado e contaminação precisam ser avaliados.
Tambor motriz e tambor de retorno não têm a mesma prioridade
No tambor motriz, transmissão de torque e risco de patinamento costumam ser relevantes. Em retorno e desvio, desgaste, contaminação e condição de contato podem ganhar maior peso. Informar a posição do tambor dentro do transportador ajuda a definir espessura, dureza e acabamento de maneira coerente.
Passo e profundidade não devem ser escolhidos apenas visualmente
Uma ranhura excessivamente profunda reduz volume de borracha em determinadas regiões; uma geometria muito rasa pode desaparecer cedo com desgaste. Passo, largura, profundidade e ângulo precisam respeitar diâmetro, espessura disponível e vida esperada. Quando há desenho do fabricante, ele deve acompanhar a cotação.
Recuperação do corpo metálico
O serviço pode envolver remoção do revestimento antigo, inspeção e preparação do tambor, aplicação do sistema de adesão, novo revestimento, vulcanização, acabamento e usinagem da ranhura. A condição do núcleo determina se a recuperação é tecnicamente viável.
O que informar para uma cotação mais objetiva
Quanto mais contexto vier junto com a foto, menor o risco de comparar soluções que parecem iguais, mas trabalham em condições diferentes.
Transportadores
Aplicável a tambores e polias conforme função e desenho da correia.
Geometria sob medida
Passo, ângulo, profundidade e sentido definidos conforme projeto.
Produção real

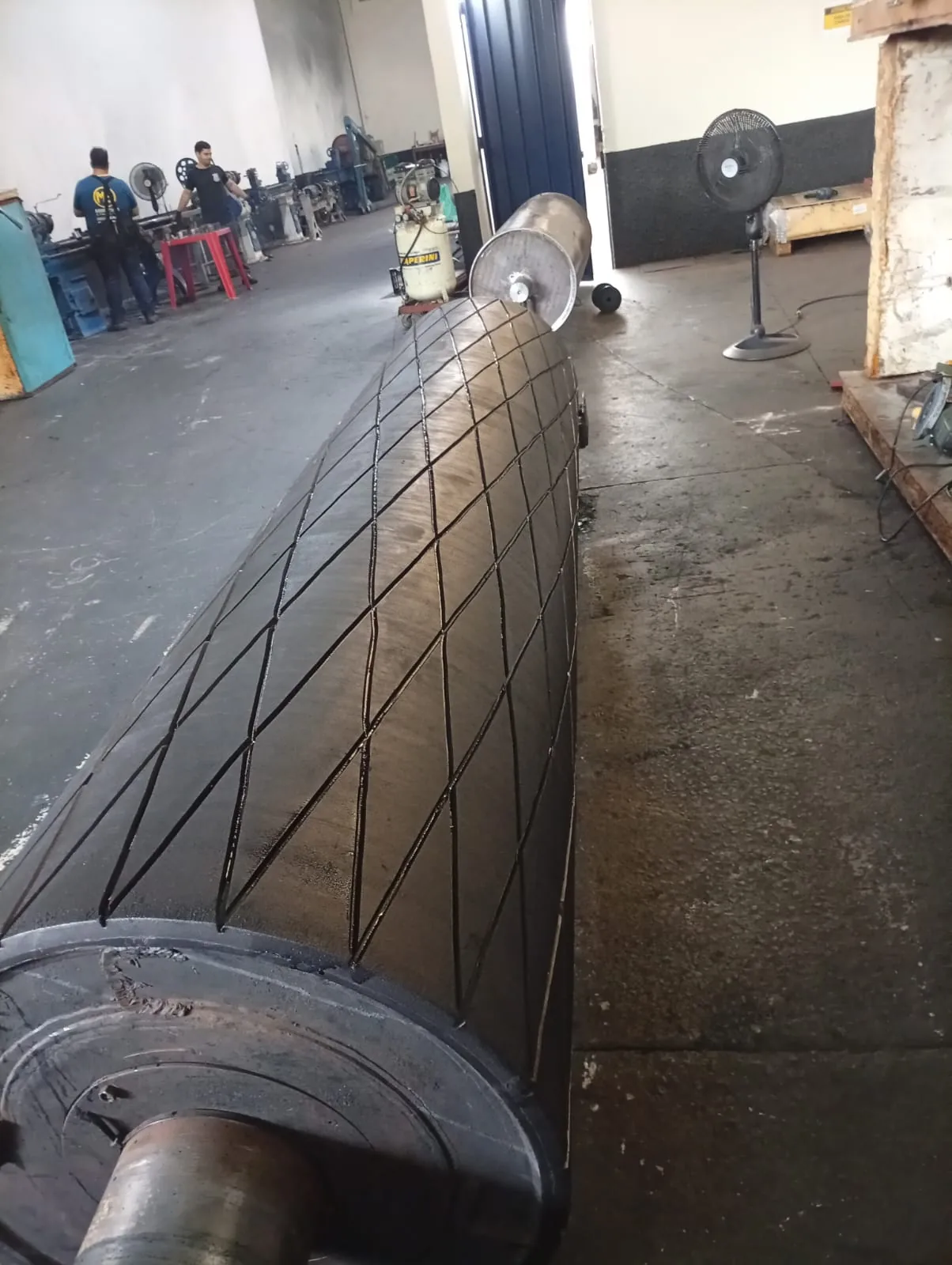

Fotos e vídeo desta página mostram um tambor efetivamente trabalhado na SB.
| Dimensões | Diâmetros, comprimentos, espessuras, furações e tolerâncias relevantes. |
|---|---|
| Material / dureza | Elastômero atual e Shore A, se conhecidos. Se não souber, informe o ambiente de trabalho. |
| Condição de serviço | Fluido, temperatura, velocidade/rotação, carga, abrasão, impacto e tempo de ciclo. |
| Histórico | Foto do desgaste, tempo de vida e motivo da substituição ajudam na análise. |
Fotos do mesmo grupo de produto
As imagens abaixo foram mantidas juntas porque representam o mesmo tipo de peça/serviço nesta seleção. Não misturamos fotos de outros produtos nesta página.

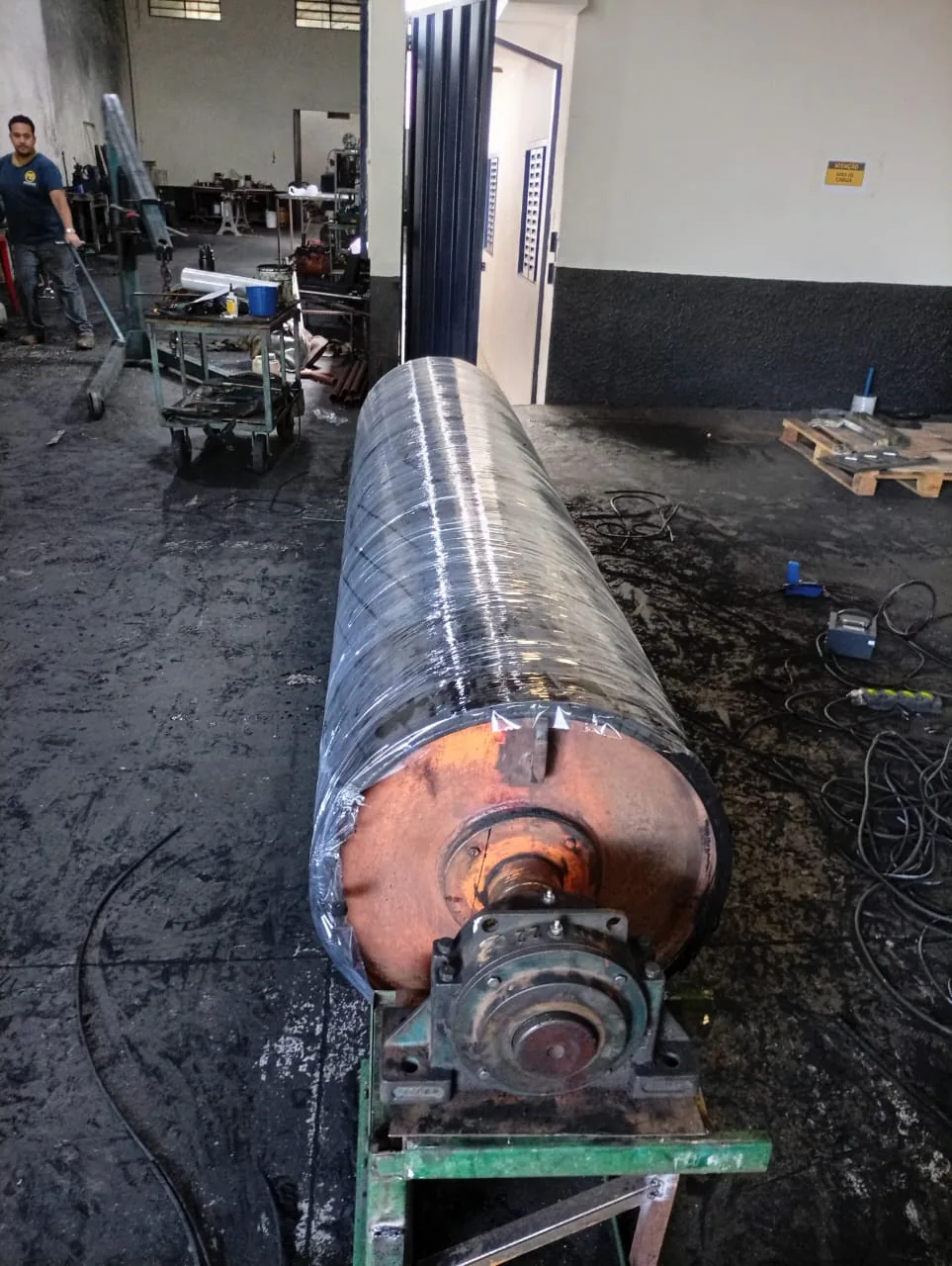

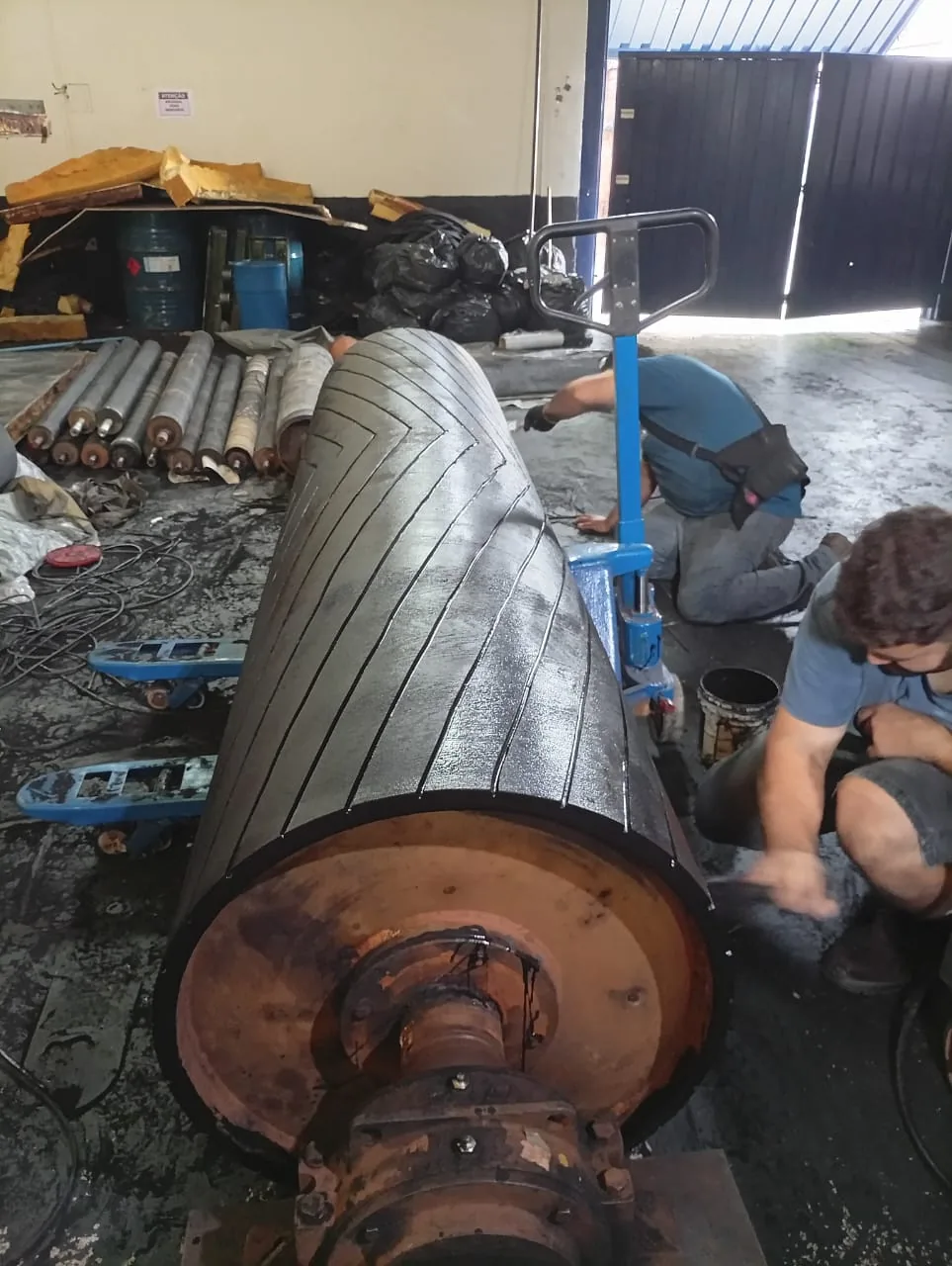

Registro de produção relacionado ao mesmo tipo de serviço mostrado nesta página.
Veja também: Revestimento de tambores · Tipos de ranhura · Correias transportadoras.
Dúvidas comuns antes de enviar a peça
Ranhura diamante elimina patinamento?
Não necessariamente. Patinamento também pode estar ligado a tensão, contaminação, alinhamento, pressão e condição da correia.
Vocês refazem a ranhura igual à peça antiga?
A SB pode reproduzir a geometria quando há medidas ou referência confiável. É importante confirmar passo, profundidade e sentido.
Qual borracha usar no tambor?
A seleção depende de abrasão, umidade, óleo, temperatura, velocidade, carga e ambiente. NR, SBR, NBR e outros compostos podem ser avaliados conforme condição.
Tem uma peça igual ou parecida?
Envie foto, medidas, desenho e a condição de trabalho. A equipe da SB Borrachas avalia o caminho de fabricação ou recuperação mais coerente para o projeto.
