Rolo Revestido em Borracha com Ranhura Espinha de Peixe
O padrão em “V” ou espinha de peixe é uma geometria direcional que pode ser aplicada em rolos e tambores quando a função exige canais orientados. Sentido de rotação, ângulo e profundidade precisam ser definidos antes da usinagem.
Por desenho, amostra ou medidas.
Material e dureza conforme condição real.
Núcleos e bases podem ser avaliados.

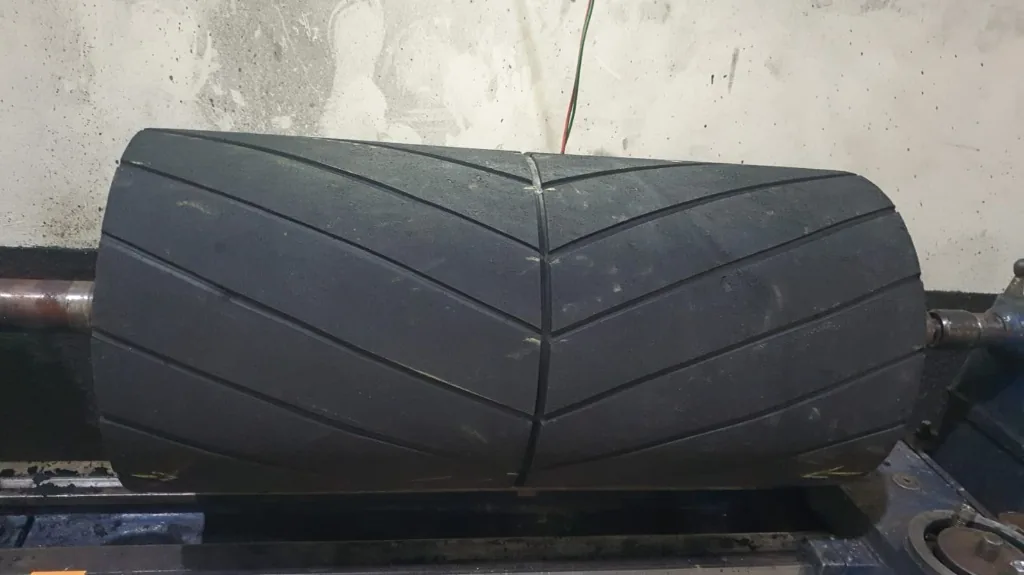

A peça da foto vira ponto de partida para uma especificação técnica.
O objetivo desta página é mostrar uma aplicação efetivamente produzida e explicar quais informações precisam ser confirmadas para repetir ou desenvolver o componente sem tratar toda borracha como igual.
Uma ranhura direcional exige informação sobre o movimento
Diferente de uma superfície lisa, o desenho em espinha de peixe possui orientação. Se o rolo trabalha em um sentido definido, a montagem e a rotação precisam ser conhecidas para que a geometria corresponda ao objetivo do processo. Enviar foto do conjunto instalado ou indicar a seta de rotação reduz risco de fabricar o padrão invertido.
Onde esse acabamento pode ser avaliado
Ranhuras direcionais aparecem em aplicações de tração, condução e escoamento, mas a função precisa ser confirmada caso a caso. Não é correto escolher espinha de peixe apenas porque o rolo anterior tinha desenho parecido. A borracha, a dureza e a geometria devem responder ao produto processado, pressão, umidade e velocidade.
Medidas que precisam acompanhar o desenho
Além do diâmetro e comprimento do rolo, vale informar passo entre canais, largura e profundidade da ranhura, ângulo do “V”, posição do vértice e sentido de rotação. Quando essas medidas não estão disponíveis, uma amostra física ou desenho do fabricante é a referência mais segura.
Desgaste da ranhura ajuda a diagnosticar o processo
Quando um lado do “V” desgasta mais que o outro, quando os canais desaparecem rapidamente ou quando há trincas nas bordas, fotos podem revelar contato irregular, abrasão elevada, dureza inadequada ou condição de alinhamento. Registrar o tempo de vida do revestimento anterior também ajuda na análise.
O que informar para uma cotação mais objetiva
Quanto mais contexto vier junto com a foto, menor o risco de comparar soluções que parecem iguais, mas trabalham em condições diferentes.
Sentido definido
Informe rotação e orientação do “V”.
Usinagem sob medida
Passo, ângulo, largura e profundidade conforme referência.
Material correto
A borracha é selecionada pela condição de trabalho, não pelo desenho superficial isolado.
| Dimensões | Diâmetros, comprimentos, espessuras, furações e tolerâncias relevantes. |
|---|---|
| Material / dureza | Elastômero atual e Shore A, se conhecidos. Se não souber, informe o ambiente de trabalho. |
| Condição de serviço | Fluido, temperatura, velocidade/rotação, carga, abrasão, impacto e tempo de ciclo. |
| Histórico | Foto do desgaste, tempo de vida e motivo da substituição ajudam na análise. |
Fotos do mesmo grupo de produto
As imagens abaixo foram mantidas juntas porque representam o mesmo tipo de peça/serviço nesta seleção. Não misturamos fotos de outros produtos nesta página.
Veja também: Ranhuras em borracha · Rolos e cilindros · Tambores e polias.
Dúvidas comuns antes de enviar a peça
Espinha de peixe e ranhura diamante são a mesma coisa?
Não. São geometrias diferentes e podem ter comportamentos distintos na interface de contato.
Posso enviar somente foto para copiar a ranhura?
A foto ajuda, mas medidas de passo, profundidade e ângulo são importantes para uma reprodução confiável.
O desenho pode ser feito depois da vulcanização?
O processo de acabamento depende do projeto e da geometria. Em muitos revestimentos a usinagem da superfície é executada após a cura e o acerto dimensional.
Tem uma peça igual ou parecida?
Envie foto, medidas, desenho e a condição de trabalho. A equipe da SB Borrachas avalia o caminho de fabricação ou recuperação mais coerente para o projeto.
